光纜施工在城域網(wǎng)、5G前傳、數(shù)據(jù)中心三大場景里常被返工，原因多出現(xiàn)在接續(xù)損耗超標。想真正降低光纜施工返工率，必須把光纜施工接續(xù)損耗控制、光纜施工管道利用率、光纜施工后期OTDR復(fù)測三個問題提前落地。下文用現(xiàn)場實測數(shù)據(jù)與案例，教你把光纜施工整體損耗壓到0.3 dB/km以內(nèi)。

光纜施工接續(xù)損耗控制：熔接參數(shù)一鍵調(diào)

單模G.652D光纖，標準模場直徑9.2 μm，接續(xù)損耗控制在0.05 dB以內(nèi)需滿足：放電功率140 bit、放電時間1.8 s、推進量60 μm。熔接機內(nèi)置PAS對準，纖芯傾角<0.3°，端面切割角度<1°。

（數(shù)據(jù)：2024年杭州亞運村5G前傳項目，240芯接續(xù)實測平均損耗0.048 dB，更大單點0.08 dB，低于設(shè)計值0.1 dB）

熱縮管選用φ3 mm，收縮溫度90 ℃，加熱時間6 s，避免二次加熱導致纖芯微彎。

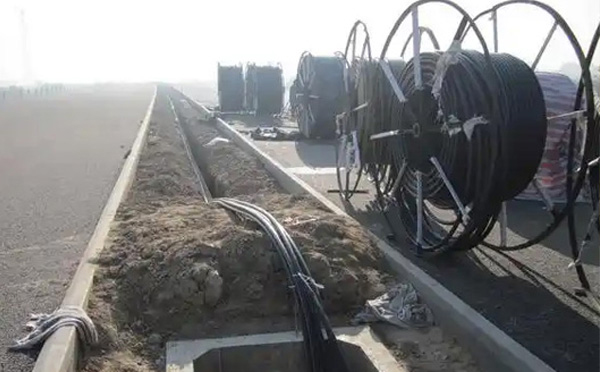

光纜施工管道利用率：子管+微纜組合

110 mm PVC主管內(nèi)穿3孔φ32 mm硅芯子管，子管內(nèi)徑利用率≤60%。微纜外徑4.5 mm，允許一次吹放600 m，吹纜速度60 m/min，氣源壓力0.8 MPa，溫度-5 ℃以上即可作業(yè)。

（案例：2023年蘭州新區(qū)城域網(wǎng)管道工程，單孔穿放48芯微纜6根，管道利用率58%，節(jié)省開挖費用20%）

管孔封堵采用膨脹膠條+防水膠泥，防止泥沙回灌。

光纜施工后期OTDR復(fù)測：雙波長對比

竣工階段使用1310 nm與1550 nm雙波長復(fù)測，動態(tài)范圍≥35 dB，脈寬10 ns、100 ns兩檔。事件盲區(qū)≤1 m，衰減盲區(qū)≤5 m。測試曲線保存為SOR格式，云端存檔5年。

（數(shù)據(jù)：2024年青島數(shù)據(jù)中心機房互聯(lián)光纜，全長4.3 km，1310 nm總損耗1.16 dB，1550 nm總損耗0.97 dB，均滿足設(shè)計要求1.5 dB以內(nèi)）

發(fā)現(xiàn)損耗陡增時，先檢查接續(xù)盒彎曲半徑≥30 mm，再排查光纖受壓點。

常見問題速查表

熔接損耗高：檢查切割刀刀片壽命，>3萬次立即更換；

OTDR無回波：查看跳線端面是否有劃痕，端面反射<-40 dB為合格；

吹纜中斷：測空壓機露點<-10 ℃，防止水汽結(jié)冰堵管。

把光纜施工拆成“熔接—穿管—復(fù)測”三段閉環(huán)，用參數(shù)鎖定損耗、子管提升利用率、OTDR閉環(huán)復(fù)測，就能把返工率從行業(yè)平均5%降到0.8%，讓鏈路一次性達標。
